Yüksek basınçlı hidrolik bilyalı vanaları anlamak: Kapsamlı bir kılavuz

1. Yüksek basınçlı hidrolik bilyalı valf nedir?

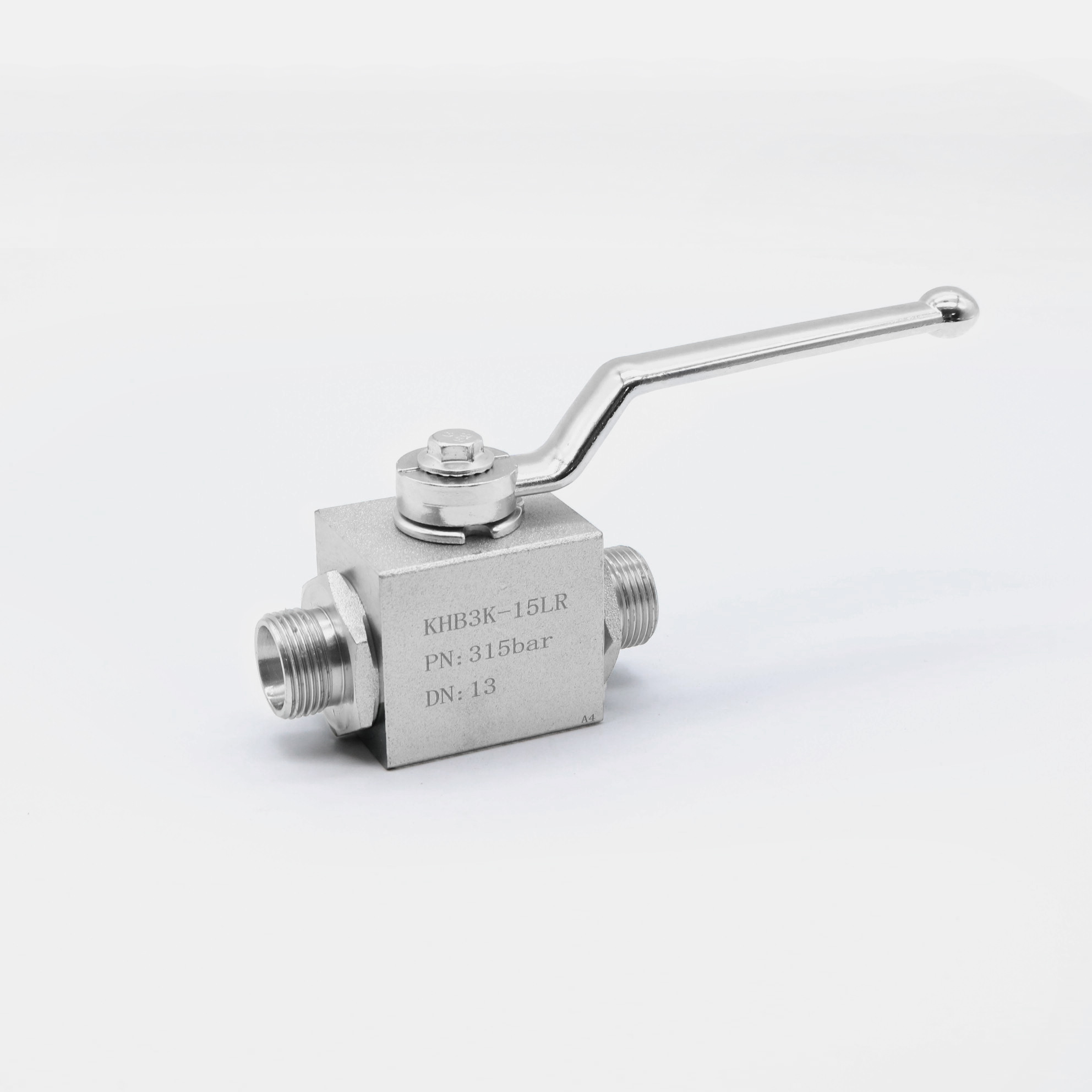

A yüksek basınçlı hidrolik bilyalı valf topu döndürerek sıvı akışını kontrol eden bir valftir. Yüksek basınçlı ortamlara maruz kalan hidrolik sistemlerde yaygın olarak kullanılır. Bu valfin ana işlevi, sıvı kanalını hızlı ve doğru bir şekilde açmak veya kapatmaktır. Tasarımı, yüksek sızdırmazlık, basınç direnci ve dayanıklılık gerektiren uygulamalar için çok uygun hale getirir.
Çalışma prensibi
Yüksek basınçlı bir hidrolik bilyalı vananın çekirdek bileşeni, kontrol edilebilir bir açıklığa sahip bir bilyalıdır. Valf döndüğünde, top üzerindeki delikler sıvıyı açmak veya kapatmak için valf gövdesinin giriş ve çıkışıyla hizalanır veya sendeleyecektir. Topun dönüş sırasında neredeyse hiç sürtünmediği için, valfin servis ömrü çok uzundur ve sık açma ve kapanışlı uygulamalar için uygundur.
Anahtarlama Mekanizması: Top genellikle basit ve hızlı olan ve sistemin tepki hızını büyük ölçüde artırabilen 90 derecelik bir rotasyon etkisi ile açılır veya kapatılır.
Sızdırmazlık Performansı: Bilyalı yüzey ve valf koltuğu arasındaki temas yüzeyi, yüksek basınçlı ortamlarda bile mükemmel sızdırmazlık sağlamak için hassas bir şekilde tasarlanmıştır.
Ana Özellikler
Yüksek basınç direnci: Binlerce PSI ile yüksek basınçlı ortamlar için uygundur.
Hızlı Çalışma: Topu döndürerek, hidrolik sistemdeki çalışma süresini azaltarak hızlı bir şekilde açılabilir ve kapatılabilir.
Sızdırmazlık: Sızdırmazlık performansı güçlüdür, özellikle aşırı basınç ve sıcaklık değişiklikleriyle karşı karşıya kaldığında, yine de kararlı bir sızdırmazlık etkisi sağlayabilir.

2. Yüksek basınçlı hidrolik bilyalı vanaların ortak uygulamaları
Yüksek basınçlı hidrolik bilyalı vanalar, mükemmel performansları nedeniyle birçok yüksek talep endüstrisinde yaygın olarak kullanılmaktadır. Aşağıdakiler bazı tipik uygulama alanları:
Petrol ve gaz endüstrisi
Yüksek basınçlı hidrolik bilyalı vanalar petrol ve gaz arama ve üretim sürecinde çok önemlidir. Sondaj platformlarında, petrol ve gaz boru hatlarında ve derin deniz petrol üretim ekipmanlarında, bilyalı vanalar sıvıların akışını kontrol ederek tüm çalışma sürecinin güvenliğini ve verimliliğini sağlar. Bilyalı vanalar son derece yüksek basınçlara dayanabilir ve yine de aşırı ortamlarda istikrarlı performans sağlayabilir.
Uygulama Örneği: Petrol ve gaz ekstraksiyonu sürecinde, bilyalı vanalar genellikle kırılma işlemlerinde, petrol ve gaz dağıtım boru hatlarında ve basınç düzenleme cihazlarında kullanılır.
Kimyasal ve petrokimya endüstrileri
Kimyasal süreç ve petrokimya endüstrilerindeki birçok reaksiyon ve iletim süreci hassas akış kontrolü gerektirir. Yüksek basınçlı hidrolik bilyalı vanalar, özellikle aşındırıcı veya yüksek sıcaklık sıvıları ile uğraşırken, bu işlemlerde iyi kontrol ve izolasyon fonksiyonları sağlar.
Uygulama Örnekleri: Örneğin, yüksek basınçlı gazın iletim boru hattında, bilyalı vanalar gaz sızıntısını etkili bir şekilde önleyebilir ve üretim güvenliğini sağlayabilir.
Gemi ve Deniz Mühendisliği
Açık deniz platformlarında gemi hidrolik sistemleri ve hidrolik ekipman genellikle güvenilir ve yüksek basınça dayanıklı vanalar gerektirir. Bilyalı vanalar, kompakt tasarımları ve hızlı çalışma özellikleri nedeniyle hidrolik sistemlerde ideal bir seçim haline gelmiştir.
Uygulama Örnekleri: Yüksek basınçlı hidrolik bilyalı vanalar, gemi tahrik sistemlerinin ve açık deniz petrol ve gaz platformlarının hidrolik tahrik ekipmanlarında kullanılır.
Otomobil ve inşaat makineleri
Hidrolik sistemler otomobillerde, ağır makinelerde ve mühendislik ekipmanlarında yaygın olarak kullanılmaktadır. Bu ekipmanın yüksek basınç altında çalışabilmesi ve sıvı kanallarını engellenmeden tutabilmesi gerekir. Yüksek basınçlı hidrolik bilyalı vanalar, doğru ve güvenli çalışmayı sağlamak için basıncı ve akışı ayarlamak için hidrolik kontrol sistemlerinde sıklıkla kullanılır.
Uygulama Örnekleri: Madencilik ekskavatörleri ve inşaat makineleri gibi büyük mühendislik ekipmanlarının hidrolik sistemleri.

3. Doğru yüksek basınçlı hidrolik top vanası nasıl seçilir?
Doğru yüksek basınçlı hidrolik bilyalı vanayı seçmek çok kritiktir, bu sadece sistemin çalışma verimliliğini etkilemekle kalmaz, aynı zamanda sistemin güvenliğini ve stabilitesini de etkiler. İşte seçerken dikkate alınması gereken bazı temel faktörler:
Basınç derecesi
Bir hidrolik bilyalı valfin basınç derecesi, dayanabileceği maksimum çalışma basıncını doğrudan belirler. Seçerken, valfin nominal basıncının hidrolik sistemin çalışma basıncından daha büyük veya eşit olduğundan emin olmanız gerekir.
Örneğin: Sistem çalışma basıncınız 5000 psi ise, nominal basınç 5000 psi veya daha yüksek bir bilyalı valf seçmelisiniz.
Malzeme seçimi
Malzeme, özellikle korozif sıvılar hidrolik sisteme dahil edilebildiğinde, yüksek basınçlı hidrolik bilyalı vanaların seçiminde en önemli faktörlerden biridir. Yaygın malzemeler arasında iyi korozyon direncine ve yüksek sıcaklık direncine sahip olan paslanmaz çelik, alaşım çelik, karbon çelik vb.
Paslanmaz çelik: aşındırıcı sıvılar veya yüksek sıcaklık ortamları olan uygulamalar için kullanılır.
Alaşımlı çelik: aşırı basınç ve yüksek dayanıklılığı olan ortamlarda kullanılır.
Arayüz türü
Hidrolik bilyalı vanalar genellikle farklı arayüz formlarına sahiptir. Seçerken, flanş bağlantısı, dişli bağlantı, kaynak bağlantısı vb. Gibi boru hattı sisteminin bağlantı yöntemine göre uygun arayüz türünü belirlemeniz gerekir.
Valf boyutu
Valfin boyutu, sistem boru hattının boyutuyla eşleşmelidir. Çok büyük veya çok küçük vanalar kararsız akışa veya zayıf sızdırmazlığa neden olabilir.

4. Yüksek basınçlı hidrolik top vanalarının avantajları
Yüksek basınçlı hidrolik bilyalı vanaların diğer valf türlerine göre birçok benzersiz avantajı vardır:
Hızlı açılış ve kapanış
Bilyalı vanalar, topu 90 derece döndürerek hızlı bir şekilde açılıp kapanabilir, bu da diğer valf türlerinden daha hızlıdır. Bu, özellikle sık açma ve kapanma gerektiren sistemler için uygun hale getirir.
Yüksek sızdırmazlık
Bilyalı valfin sızdırmazlık yüzeyi, özellikle yüksek basınçlı ortamlarda valf gövdesi ile çok yakın temas halindedir, bu da sıvının sızmamasını sağlayabilir.
Düşük bakım maliyeti
Top vanasının iç yapısı basittir ve giyilmesi kolay birçok parça yoktur, bu nedenle bakım gereksinimleri nispeten düşüktür. Dayanıklı malzemelerle birleştiğinde, uzun bir hizmet ömrü vardır ve uzun süreli kullanımda bakım maliyetlerini azaltırlar.
Güçlü Uyarlanabilirlik
Yüksek basınçlı hidrolik bilyalı vanalar, aşırı yüksek basınçlar altında stabil bir şekilde çalışabilir ve aşırı çalışma koşullarında bile iyi performans sağlayabilir.

5. Yaygın sorunlar ve sorun giderme
Yüksek basınçlı hidrolik bilyalı vanalar yüksek güvenilirliğe sahip olsa da, uzun süreli kullanım sırasında bazı yaygın sorunlar meydana gelebilir. İşte bazı sorunlar ve çözümleri:
Sızıntı sorunu
Sızıntı, valf koltuğu veya conta halkasının aşınması ve yaşlanmasından kaynaklanabilir. Uzun süreli yüksek basınçlı sıvı etkisi de sızdırmazlık performansını etkileyebilir.
Çözüm: Conta ve valf gövdesi arasındaki temas yüzeyini düzenli olarak kontrol edin ve yaşlı veya hasarlı contaları zamanında değiştirin.
Sıkışma fenomeni
Top, kir veya safsızlık birikimi nedeniyle sıkışıp kalabilir, bu da valfin normal şekilde çalışmamasına neden olur.
Çözüm: Koşulların sisteme girmesini önlemek ve valf gövdesi içindeki kiri düzenli olarak temizlemek için bir filtre kullanın.
Korozyon problemi
Zorlu ortamlarda, valf işlevini ve yaşamını etkileyerek aşınabilir.
Çözüm: Korozyona dayanıklı malzemeleri seçin ve valf yüzeyine bir korozyon önleme kaplaması uygulayın.

6. Yüksek basınçlı hidrolik bilyalı vanalar için bakım ipuçları
Yüksek basınçlı hidrolik bilyalı vanaların uzun süreli ve kararlı çalışmasını sağlamak için düzenli bakım çok önemlidir. İşte bazı bakım önerileri:
Düzenli muayene
Valfin sızdırmazlığını, topun çalışmasını ve bağlantıda gevşeklik veya sızıntı olup olmadığını düzenli olarak kontrol edin.
Temizlik ve Bakım
Koşulların akış kanalını bloke etmesini veya valfin normal çalışmasını etkilemesini önlemek için valf gövdesi içindeki kir ve tortuyu düzenli olarak temizleyin.
Mühür halkasını değiştirin
Kullanım süresinin artmasıyla, conta halkası aşınabilir veya yaşlanabilir. Zamanında değiştirme valfin sızdırmasını sağlayabilir.
Yağlama
Dönen parçalar için, düzenli yağlama aşınmayı azaltabilir ve topun serbestçe dönmesini sağlayabilir.
